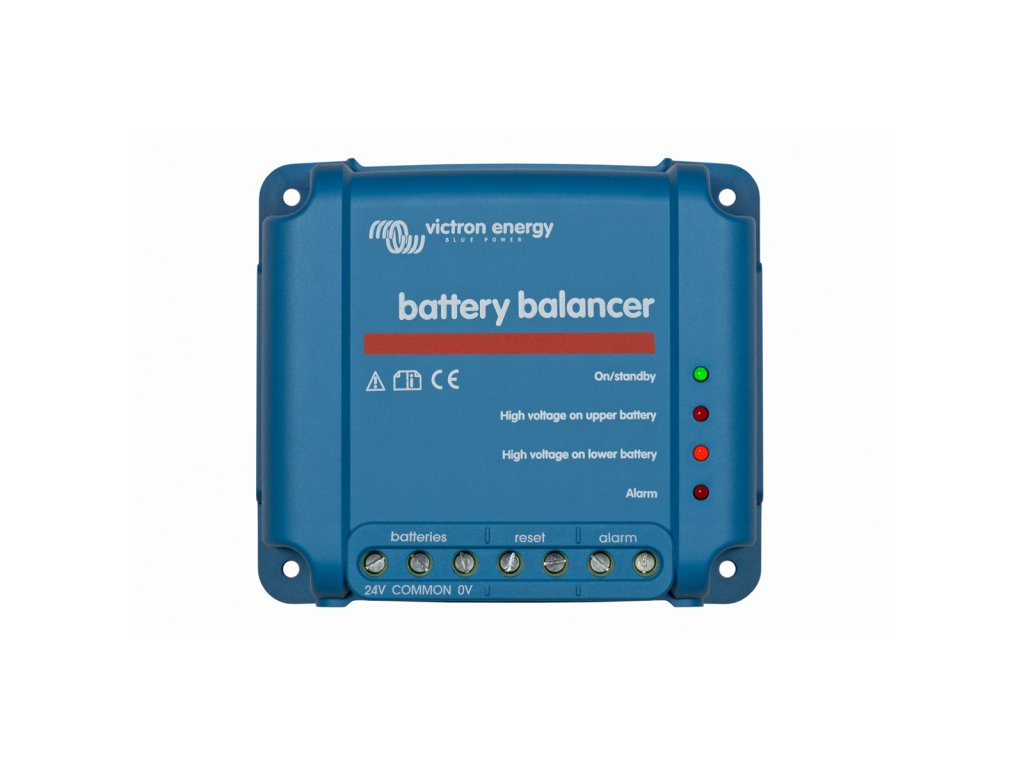

Batériový balancér Victron Energy

Kód: 74JH60000101
€72,01 –24 %
Batériový balancér Victron Energy
€72,01 –24 % €54,24 / ks €45,20 bez DPH €54,24 / 1 ks
Skladom (1 ks)
Môžeme doručiť do:
21.3.2024
Možnosti doručenia

Sleduje a vyrovnáva nabíjacie rozdiely batérií

Detailné informácie

Podrobný popis

Životnosť batériového banku môže byť podstatne skrátená nabíjacou nevyváženosťou jednotlivých batérií.
Ide o situáciu, kedy máte sériovo alebo sériovo-paralelne radenej 12 V batérie (nie iba paralelne!). V takomto systéme jedna 12 V batéria s mierne vyšším vnútorným odporom môže spôsobiť nedobitie do plného stavu u paralelne radených batérií a prebíjanie u sériovo radených batérií. Nové batériové články alebo celé batérie radené do série majú takmer zhodné počiatočné vlastnosti. Ich drobné rozdiely sa zarovnajú počas absorpčnej alebo equalizačnej fázy nabíjania. Veľké rozdiely ale môžu viesť k nadmernému plynovaniu zapríčinené prebitím u viac nabitých batérií a nežiadúcu sulfatáciu menej nabitých batérií zapríčinené nedobitím do plného stavu.

Riešením je vyrovnané nabíjanie pomocou batériového balancéra. Ten vyrovnáva stav nabitia u dvoch do série zapojených 12 V batérií alebo niekoľko paralelných radov sériovo zapojených batérií. Akonáhle u 24 V systému vzrastie nabíjacie napätie na viac ako 27,3 V, batériový balansér sa aktivuje a porovnáva napätie u dvoch do série zapojených batérií. Balancér dokáže presmerovať prúd o veľkosti až 0,7 A z jednej batérie (alebo paralelne pripojených batérií) o vyššom napätí do druhej batérie. Výsledkom rozdielneho nabíjacieho prúdu je navzájom zhodný stav konečného nabitia všetkých batérií.

Batériové balancéry je možné radiť aj paralelne pri zložitejších systémoch. Pri 48 V systémoch sa tak použijú celkom tri balancéry (pozri schémy).

Vysvetlenie LED indikátorov:
Zelená LED dióda: zariadenie je aktívne a namerané napätie je vyššia ako 27,3 V
Horná oranžová LED dióda: odchýlka napätia je väčšia ako 0,1 V
Dolná oranžová LED dióda: odchýlka napätia je väčšia ako 0,1 V
Červená LED dióda: spustenie alarmu ak je rozdiel medzi sledovanými batériami väčšia ako 0,2 V. Alarm pretrváva až do stavu, kedy bude rozdiel nižší ako 0,14 V alebo ak napätie systému neklesne na nižšiu hodnotu ako 26,6 V

Význam alarmového relé
Za štandardného stavu je otvorené (neaktívne). K jeho uzavretie (aktivácii) dôjde ak sa rozsvieti červená LED dióda, teda ak je rozdiel napätia medzi batériami vyššia ako 0,2 V. Akonáhle červená LED dióda zhasne, dôjde opäť k otvoreniu (deaktiváci) relé (pokles rozdielu napätia medzi batériami je menšia ako 0,14 V).

Reset alarmu
Vypnutie alarmu docielime vzájomným prepojením výstupov označených ako RESET. To môže byť vykonané pomocou spínača.

Inštalácia
1) Batériový balancér (balancéry) musí byť inštalovaný na dobre vetranom zvislom povrchu v blízkosti batérií (ale vzhľadom k možnému vplyvu plynov z batérií nie priamo nad nimi!)
2) Ak je to vyžadované, nainštalujte kabeláž alarmového kontaktu a kabeláž resetu.
3) Použite minimálne kábel dimenzie 0,75 mm2 pre pripojenie negatívneho, pozitívneho a stredného pólu (v tomto poradí!)
Balancér je pripravený na prevádzku. Ak napätie na ktorejkoľvek zo sledovanej batériu (stringu) vzrastie nad 27,3 V (počas nabíjania), zelená LED dióda sa rozsvieti, čo znamená, že balancér je aktivovaný. Ak za tejto situácie bude odchýlka batérií (stringov) väčší ako 50 mV, začína aktívne balancovanie, teda kompenzácia rozdielu batérií (stringov). Ak odchýlka dosiahne 100 mV, aktivuje sa jedna z oranžových LED diód. Odchylka väčšia ako 200 mV spustí alarmové relé.
U sérioparalelneho radenia batérií musí byť stredná prepojovacia kabeláž medzi paralelnými radmi takú dimenziu, aby zvládla príslušný prúd, pokiaľ sa časť batérie odpojí.

Technické údaje
Rozsah vstupného napätia: do 18 V na každú batériu, 36 V celkom
Úroveň napätia pre aktiváciu balancéra: 27,3 V ± 1%
Úroveň napätia pre deaktiváciu balancéra: 26,6 V ± 1%
Spotreba energie v deaktivovanom stave: 0,7 mA
Spotreba energie v aktivovanom stave: 50 mV
Maximálny balančné prúd: 0,7 A pri odchýlke 100 mV a viac
Napäťová odchýlka pre spustenie alarmu: 200 mV
Napäťová odchýlka pre vypnutie alarmu: 140 mV
Alarmové relé: 60V / 1 A, štandardne otvorené
Spôsob vypnutie alarmového relé: prepojenie dvoch výstupy označených ako RESET
Ochrana proti prehriatiu: áno
Rozsah prevádzkových teplôt: -30 až + 50 ° C
Maximálna vlhkosť: až 95% (nekondenzujúca)
Farba krytu: modrá (RAL 5012)
Pripojovacie kontakty: 6 mm2 / AWG10, pripevnenie skrutky
Stupeň krytia: IP22
Hmotnosť: 0,4 kg
Rozmery (výška x šírka x hĺbka): 100 x 113 x 47 mm

Dodatočné parametre

Kategória: Ochrana batérií
Záruka: 5 rokov
Hmotnosť: 0.34 kg
