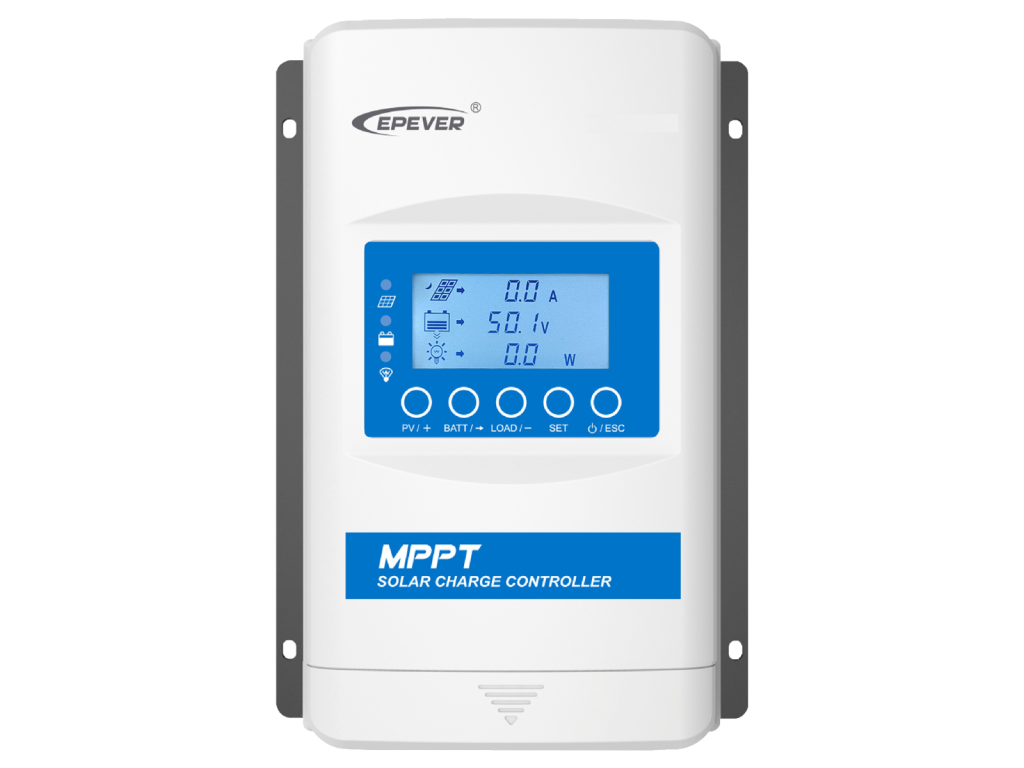

MPPT solárny regulátor EPever XDS2 100VDC/40A séria XTRA-N G3 BLE - 12/24V

Podrobný popis

Nová generácia MPPT regulátorov série XTRA-N G3 BLE so vstavaným Bluetooth je ideálna pre ostrovné systémy s napätím panelov až 100V a maximálnym nabíjacím výkonom 40A. Batéria 12/24V, FVE max 520/1040 Wp.

Priamo v MPPT regulátore je integrovaný multifunkčný displej pre ľahký monitoring systému a prípadné nastavenie prevádzkových parametrov vr. kontrolných LED diód.

Vstavané Bluetooth umožňuje monitoring a nastavenie regulátora bez potreby ďalších komponentov.

Regulátor pracuje ako menič, to znamená, že vyššie vstupné napätie a nižší prúd dokáže spracovať na nižšie napätie / zvýšiť prúd a to s vysokou účinnosťou. Môžeme teda použiť prakticky akýkoľvek solárny panel. Regulátor je kompatibilný s olovenými a lítium-iónovými batériami.

Solárny regulátor je vybavený najnovšou technológiou MPPT (Maximum PowerPoint Tracking) – sledovanie bodu maximálneho výkonu s prepracovaným algoritmom sledovania, kedy solárny modul pracuje pri ideálnom napätí, ktoré solárny modul môže produkovať pri čo najvyššom dostupnom výkone. Pri porovnaní s klasickým regulátorom PWM technológia MPPT zvyšuje účinnosť nabíjania o cca 30%.

Maximálny nabíjací výkon do batérie tohto modelu je 40A čo zodpovedá výkonu panelu 520 Wp pokiaľ máte 12V batériu, alebo 1040 Wp ak máte 24V batériu. V prípade že bude panel dávať vyšší výkon, potom ho regulátor iba obmedzí na svoj nominálny max. výkon. Výkon FV panelov nesmie byť vyšší ako 1,5 násobok nominálneho výkonu regulátora!

Solárne panely môžete prepojovať do série, ich výstupné napätie na prázdno označované ako Voc však nesmie nikdy prekročiť hodnotu napätia na prázdno Voc 100V – prekročenie tejto hodnoty regulátor trvalo poškodí (tu je nutné zohľadniť to, že s klesajúcou okolitou teplotou rastie napätie solárneho panelu a hodnota Voc uvedená v parametroch solárneho panelu. prekračovala 90V)

Nastavenie parametrov regulátora (hlavne sa jedná o typ používanej batérie) sa vykonáva pomocou vstavaného LCD prevedenia XDS2, alebo externého displeja MT52 (nie je súčasťou regulátora), prípadne cez vstavané Bluetooth.

Základné vlastnosti:

• Vysoko kvalitné komponenty ST alebo IR s nízkou poruchovosťou
• Pokročilá technológia MPPT a ultra vysoká rýchlosť trackingu, účinnosť až 99,5 %
• Maximálna účinnosť DC/DC až 98,5 %; účinnosť pri plnom zaťažení je 97,2 %
• Pokročilý riadiaci algoritmus MPPT
• Presné rozpoznanie a sledovanie bodu maximálneho výkonu vo viacerých špičkách
• Širšie prevádzkové napätie MPP (maximálny bod výkonu) pre optimalizáciu využitia FV
• Podpora viacerých typov batérií vrátane lítiových
• Nastavenie parametrov napätia batérie na displeji
• Kompenzácia teploty batérie
• Automatické zníženie nabíjacieho výkonu pri prehriatí
• Vstavané Bluetooth
• Nastavenie parametrov pomocou PC softvéru, aplikácie, alebo displeja
• Funkcia konštantného napäťového výstupu
• Komplexná elektronická ochrana
• Pracovné režimy pre viac záťaží
• Prachotesné a vodotesné prevedenie s krytím IP33
• Nízka vlastná spotreba (menej ako 10mA)

Prehľad ochrán:

• FV nadprúd
• Skrat FV
• Obrátená FV polarita
• Obrátená polarita batérie
• Prepätie batérie
• Nadmerné vybitie akumulátora
• Prehriatie batérie
• Nízka teplota lítiovej batérie
• Skrat záťaže
• Preťaženie záťaže
• Prehriatie regulátora

Technické údaje:

• Menovité napätie batérie: 12/24V
• Menovitý nabíjací prúd: 40A
• Rozsah pracovného napätia: 8~32V
• Menovitý nabíjací výkon: 520W/12V, 1040W/24V
• Maximálna účinnosť konverzie: 98,60 %
• Rozmer (D x Š x V): 255 × 185 × 67,8 mm
• Terminály: 6AWG (16 mm2)
• Čistá hmotnosť: 1,70 kg
• Rozsah pracovných teplôt: -25℃~+50℃
• Relatívna vlhkosť: ≤95 %, N.C.
• Krytie: IP33
