Sledovač stavu BMV 700

Kód: 74UG60000101
€148,92 –26 %
Sledovač stavu BMV 700
€148,92 –26 % €110 / ks €91,67 bez DPH €110 / 1 ks
skladom u dodávateľa
Možnosti doručenia

Detailné informácie

Podrobný popis

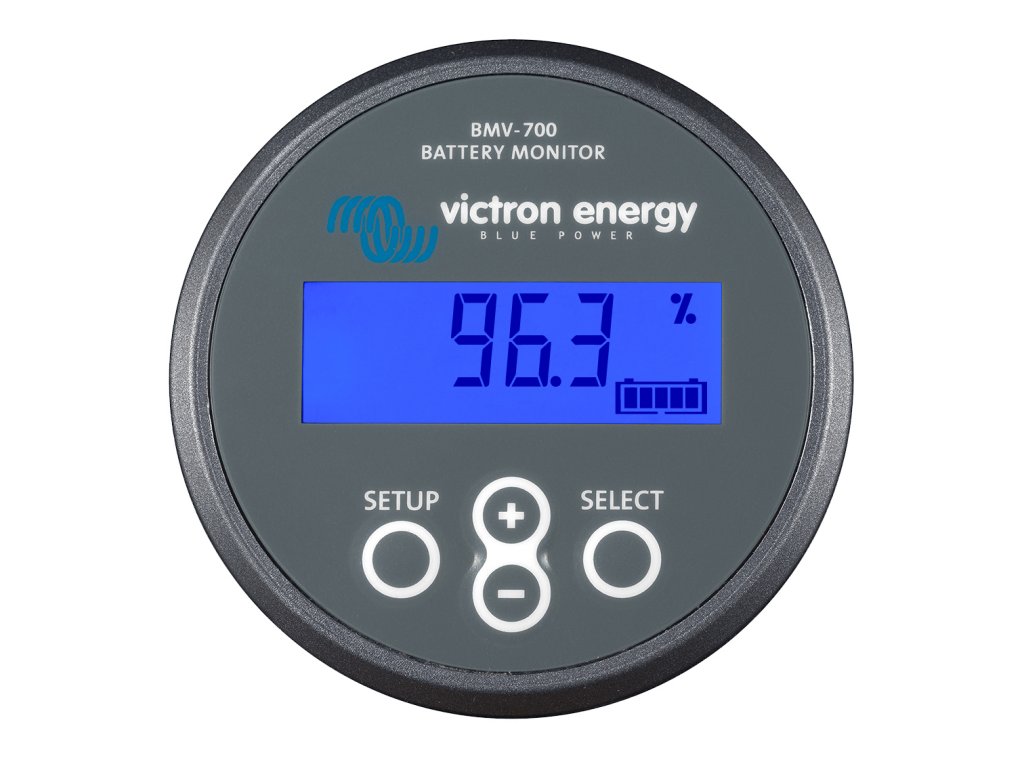

Sledovač BMV-700 je nový vysoko presný systém monitorovania stavu batérie.
Prečo sledovať prevádzkové stavy batérie? Pre jej dlhšiu životnosť! Podrobné sledovanie batérie nám umožňuje odhaliť prípadné prevádzkové nedostatky so zaistením rýchlej nápravy pre podporu dlhej životnosti batérie.
Vhodné pre všetky typy olovených batérií vrátane rounových (AGM) a gélových. Jednoduché nastavenie kapacity akumulátora (výrobné nastavenie na 200 Ah). Autodetekcia napätia 12, 24, 36, 48, 60, 120, 144 a 288 V. Pravidelná automatická kalibrácia prístroja pre spoľahlivé uvádzanie meraných údajov (možno vykonávať aj manuálne). Verzia BMV 700H je určená pre systémy s vysokým prevádzkovým napätím (70 - 350 V DC), verzia BMV702 je určená na sledovanie dvoch akumulátorov alebo sledovanie teploty batérie alebo xxx. Sledovač je vhodný aj pre Li-on batérie.

Základné zobrazované hodnoty:

  • aktuálne napätie (V) batérie
  • aktuálny prúd (A), ktoré ide do (kladné hodnoty - nabíjanie) alebo von (záporné hodnoty - vybíjanie) z batérie
  • aktuálny výkon (W), ktoré ide do (kladnej hodnoty - nabíjania) alebo von (záporné hodnoty - vybíjanie) z batérie (násobok napätia a prúdu)
  • celková suma odobranej energie z batérie na napájanie spotrebičov v ampérhodinách (Ah)
  • aktuálna miera nabitia batérie v percentách
  • predpokladaná (sofistikovane prepočítaná) dĺžka doby v hodinách do 50% vybitia batérie pri danej spotrebe energie

Technické parametre:

  • napájacie napätie 6,5 - 95 V DC
  • spotreba energie pri nepodsvetlenom displeji a vypnutom relé: 4 mA (12 V) a 3 mA (24 V)
  • spotreba energie pri nepodsvetlenom displeji a zopnutom relé: 15 mA (12 V) a 8 mA (24 V)
  • pracovné napätie: 12, 24 a 48 V (autodetekcia)
  • maximálna veľkosť prúdu prechádzajúca bočníkom: -500 až +500 A (vybíjanie a nabíjanie batérie)
  • maximálna odchýlka pri odčítaní napätia ±0,01 A pri napätí 0 – 100 V
  • maximálna odchýlka pri odčítaní prúdu ±0,01 A s 500 A bočníkom
  • maximálna odchýlka pri odčítaní kapacity ±0,1 Ah pri kapacite batérie 0 – 100 Ah
  • maximálna odchýlka pri odčítaní kapacity ±1 Ah pri kapacite batérie 100 – 9999 Ah
  • maximálna odchýlka pri odčítaní stavu nabitia ±0,1%
  • maximálna odchýlka pri odhade zostávajúceho času ±1 hod (v rozsahu 1-240 hod)
  • maximálna odchýlka pri odčítaní výkonu ±1 W pri rozsahu od - 100 W do 1 kW
  • pre celkovú kapacitu akumulátorov 20 - 9999 Ah
  • rozsah pracovnej teploty -20 až + 50 °C
  • kruhový priemer vlastného sledovača: 63 mm
  • štvorcová veľkosť krytky vlastného sledovača: 69 x 69 mm
  • hĺbka vlastného sledovača: 31 mm
  • spínané relé: 60V/1 A maximálne
  • hmotnosť vlastného sledovača: 70 g
  • hmotnosť bočníka: 315 g
  • prípojné skrutky bočníka: M10
  • materiál: plast

Sledovač ukladá vybrané historické údaje a dosiahnuté hraničné hodnoty:

  • najhlbšie dosiahnuté vybitie akumulátora
  • miera posledného vybitia akumulátora
  • počet prebehnutých vybíjacích/nabíjacích cyklov akumulátora
  • priemerná hodnota vybitia akumulátora
  • počet plných vybití akumulátora
  • maximálne dosiahnuté napätie akumulátora
  • minimálne dosiahnuté napätie akumulátora
  • počet dní od posledného plného nabitia akumulátora

Dodávka sledovača BMV-700 obsahuje:

  • vlastný sledovač s podsvieteným digitálnym displejom a ovládacími prvkami
  • plastová krytka sledovača s rozmermi 69 x 69 mm
  • bočník 500A/50mV konštruovaný na maximálny prúd 500 A (inštaluje sa na záporný kábel batérie)
  • 10 metrov dlhý komunikačný a napájací UTP kábel RJ12 (prepojenie vlastného sledovača s bočníkom)
  • 2 metre dlhý inštalačný kábel s poistkou na napojenie na kladný kábel.

    Sledovač vykonáva sofistikované sledovanie dodávanej a odoberanej energie spoločne so zohľadnením nastaviteľnej hodnoty Peukertovho exponentu (čím väčší je odber energie, tým relatívne klesá množstvo dostupnej energie v batérii a naopak) a účinnosti batérie pre odhad aktuálneho množstva energie (Ah) a miery nabitia batérie (v percentách). Pre správne zobrazovanie množstva dostupnej energie v batérii je nutné, aby všetka energia vstupujúca a odchádzajúca z batérie prechádzala bočníkom.
    Vlastný sledovač je možné integrovať do steny bez nutnosti prístupu zozadu (zakrytované skrutkami).
    Pre väčšie prúdy ako 500 A je možné dodať náhradný bočník konštruovaný na prúdy 1000 a 2000 A. Na sledovač je možné použiť bočníky až do maximálneho prúdu 9 999 A s napäťovým rozsahom 1 - 100 mV (oboje nastaviteľné).
    Sledovač disponuje spínaným relé. To je aktivovaná/deaktivované na základe nameranej miery nabitia batérie. Továrni je nastavené zopnutie pri poklese stavu nabitia batérie pod 50% a vypnutí pri dosiahnutí stavu nabitia na 90%. Tieto hodnoty je možné zmeniť v nastavení. Tiež je možné obrátiť logiku spínania, čiže štandardne je relé zopnuté, neštandardne vypnuté. Relé je možné využiť na spínanie/vypínanie zariadení ako je externý alarm, elektrocentrála atď.
    Sledovač je možné napájať na ďalšie zariadenia. Možnosť prepojenia sledovača s veľkým farebným displejom Color Control GX s bezplatnou možnosťou grafickej vizualizácie nameraných hodnôt na portáli https://vrm.victronenergy.com/user/register

Dodatočné parametre

Kategória: Ovládacie panely a rozhrania
Záruka: 5 rokov
Hmotnosť: 0.74 kg
